La corrente elettrica passa attraverso i fili conduttori solo
quando il circuito è chiuso.

Materiali occorrenti : una tavoletta di legno bucherellata, 4 viti e 4 galletti,
1  portalampada, 1 lampadina, 2 spine a banana, 1 ponticello (o barretta) di metallo,
3 pezzi di cavo elettrico (arancione, blu e nero), 1 pila da 4,5 volt.

Strumenti : forbici, cacciavite, pennarello.

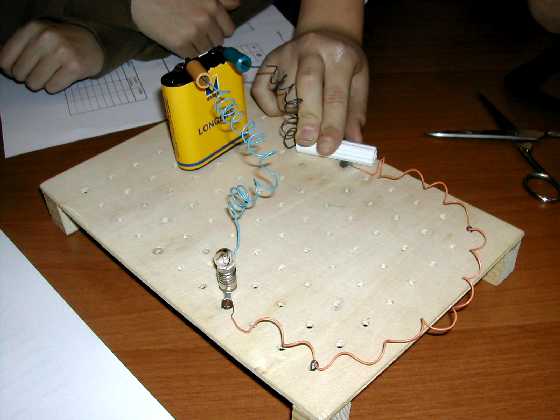

Osserva lo schema disegnato

sul progetto

e...

...procedi in questo modo:

attorciglia i 3 cavi attorno al pennarello in modo che abbiano la forma a molla
fissa il portalampada sulla tavoletta con 2 viti e 2 galletti

aggancia l’estremità del cavo (blu) con spina a banana ad una delle 2 viti del portalampada

fissa con vite e galletto il ponticello di metallo

aggancia una estremità del cavo (arancione), alla vite del portalampada rimasta libera e  fissa, con vite e galletto, l’altra estremità vicino   al ponticello (in modo che il ponticello possa   toccarla)

aggancia l’estremità del cavo (nero) con spina a banana alla vite del ponticello

avvita la lampadina sul portalampada

collega le due spine a banana ai morsetti  della pila

porta il ponticello a contatto con la vite di fissaggio del cavo arancione,
il circuito si chiude e la lampadina si accende.

Per vedere il filmato del procedimento clicca qui

Osservazioni

La pila è un generatore di corrente elettrica.

I due morsetti sono carichi uno positivamente e l’altro negativamente.
Quando il circuito è chiuso passa corrente elettrica, perché gli elettroni partono dal morsetto negativo, attraversano i fili conduttori e il ponticello di metallo e vanno verso il morsetto positivo, per ristabilire l’equilibrio.

Prova a chiudere il circuito con oggetti diversi....

matita_ circuito.jpg (23360 byte)

MATITA

MONETA

FERMAGLIO METALLICO

CHIAVE

tappo _pennarello.jpg (21056 byte)

TAPPO DI PENNARELLO

...vedrai che l’elettricità passa solo lungo quei materiali
che sono detti conduttori.
I migliori conduttori sono i metalli.
Materiali come carta, gomma e legno non sono conduttori:
sono detti materiali isolanti.

Vuoi costruire un circuito elettrico più semplice? Clicca qui
